Обзор
USB-кабель ("Universal Serial Bus", англ. "универсальная последовательная шина") – кабель для передачи данных между компьютером и цифровыми носителями или иными периферийными устройствами. Через USB можно подключать друг к другу устройства или цифровые носители в режиме работы (горячее подключение – "Hot-Plugging"). Кроме того, подключенные через этот интерфейс устройства, а также их свойства, распознаются автоматически. USB-кабель является универсальным средством для передачи данных. Этим интерфейсом остащаются компьютеры и бытовая электроника.
USB-кабель – это...
Кабель USB ("Universal Serial Bus", англ. "универсальная последовательная шина") прочно вошел в современную повседневную жизнь. С помощью кабелей для передачи данных соединяются между собой компьютеры и цифровые носители, принтеры, сотовые телефоны, Mp3-плееры и т.д. Через USB можно подключать устройства в режиме работы (горячее подключение). Кроме того, подключенные через этот интерфейс устройства, а также их свойства распознаются автоматически.
Принцип работы USB
С профессиональной точки зрения, USB представляет собой так называемую последовательную шину. Отдельные биты пакета данных передаются в ней один за одним. В USB-кабеле используются четыре провода: два для передачи данных и два – для питания подключенных устройств напряжением в 5 вольт. Поэтому USB-устройствам мощностью до 2,5 Вт не требуется дополнительного питания.
Благодаря использованию всего четырех проводов одном кабеле USB-кабель тоньше и дешевле по сравнению с параллельными интерфейсами.
У кабелей USB со скоростью Full или High Speed, а также Low-Speed расстояние между компьютером и устройством ограничено 5 или 3 метрами. Большую длину можно обеспечить, используя промежуточные USB-хабы.
USB-хабы

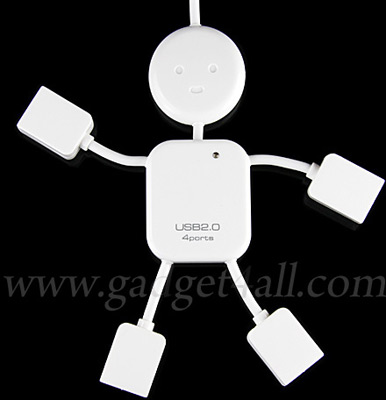

USB-хаб (разветвитель) используется для того, чтобы подключить к компьютеру несколько USB-устройств.
Классы устройств для более легкого подключения
Стандарт USB поддерживают различные классы устройств. Благодаря этому для каждого отдельного устройства не нужен отдельный драйвер. Этот интерфейс позволяет управлять различными устройствами через общий для данного класса драйвер. Так, например, USB-клавиатуры или флеш-накопители готовы к использованию сразу после подключения (Plug&Play).
USB 2.0 и 3.0
USB позволяет достигать скорости передачи данных в 1,5 Мбит/с, 12 Мбит/с или 480 Мбит/с (мегабит в секунду) при использовани USB 2.0 – в зависимости от системного такта соответстсвующей скорости USB. Если устройство, по информации изготовителя, поддерживает стандарт USB 2.0, это еще не обязательно означает скорость передачи данных 480 Мбит/с. Это всего лишь гарантирует, что выполняются требования самой последней редакции спецификации. Максимальная скорость в 480 Мбит/с обеспечивается только устройствами с отметкой "Certified USB Hi-Speed".
В конце 2008 года, помимо этого, различными производителями была представлена спецификация USB 3.0. Она обеспечивает скорость передачи данных в 5 ГБ в секунду, что делает USB 3.0 примерно в десять раз быстрее по сравнению с предшественником. Правда, для достижения максимальной скорости в штекерах потребуется использование еще пяти контактов, в кабелях к существующим четырем добавятся еще пять медных проводов. Благодаря этому интерфейс USB 3.0 сможет отправлять и принимать данные в обоих направлениях на полном диапазоне, отпадает даже действовавшее до этого ограничение в 5 метров. Таким образом, потребуются новые разъемы и кабели – зато USB 3.0 будет иметь обратную совместимость с версией 2.0, а вот с версией 1.0 – уже нет.
Новые штекеры
Большее количество проводов потребует и больше контактов. Поэтому у новых (плоских) штекеров со стороны компьютера к четырем существующим контактам прибавятся четыре дополнительных контакта на плате с маленькими пружинными язычками. С помощью них к новым гнездам можно будет подсоединять и устройства стандарта USB 2.0 с обычными кабелями.
Для штекеров мини-USB потребуется более широкий вариант.
Более низкое потребление электроэнергии за счет USB 3.0
Новый принцип работы USB 3.0 экономит энергию. Для устройств стандарта USB 2.0 необходима регулярная проверка хостом наличия ПК, а для USB 3.0 достаточно одного сообщения. Благодаря этому оборудованные соответствующим образом устройства можно подключать и в спящем режиме – что экономит энергию. К тому же, у USB 3.0 на каждый порт доступно 900 миллиампер вместо 500 миллиампер у USB 2.0. Это сделает использование столь нелюбимых раздвоенных штекеров, как, например, у внешних жестких дисков, излишним.
Различные штекеры
Наряду с новыми штекерами для USB 3.0, на другом конце кабеля в зависимости от типа устройства могут находиться различные разъемы. Интерфейс для подключения к компьютеру всегда остается одним и тем же. Именно компактные устройства, например, сотовые телефоны или MP3-плееры, часто соединяются с помощью штекера мини-USB или микро-USB.
Спецификация микро-USB поддерживает также технологию "USB On-The-Go" (OTG), т.е. передачу данных между двумя устройствами без компьютера.
Производители
• 3M
• AmazonBasics
• Belkin
• D-Link
• Hama
• Secomp
• Wentronic
